FEMS App Schwellenwertsteuerung

Oft bie­tet es sich an, einen Relais­aus­gang in Abhän­gig­keit ver­schie­de­ner Para­me­ter wie z.B. Leis­tungs­wer­te zu steu­ern. Mit der Schwel­len­wert­steue­rung - App wird dies ermög­licht. Mit dem Kauf der App wird ein Steue­rungs­al­go­rith­mus zur Schal­tung eines Relais­board - Kanals in Abhän­gig­keit von selbst ein­stell­ba­ren Wer­ten integriert.



Der Relais­aus­gang kann in Abhän­gig­keit von Netz­be­zug, Netz­ein­spei­sung, Lade­zu­stand oder der Pro­duk­ti­on gesteu­ert wer­den.
Dabei kann man den Schwel­len­wert selbst, ob über oder unter dem Schwel­len­wert geschal­tet wer­den soll und die Min­des­t­umschalt­zeit konfigurieren.

Natür­lich ist es auch mög­lich das Relais manu­ell ein- oder auszuschalten.

Die Schwel­len­wert­steue­rungs App erscheint als Wid­get im Moni­to­ring um sie jeder­zeit und orts­un­ab­hän­gig kon­fi­gu­rie­ren zu können.

Monitoring Live - Ansicht

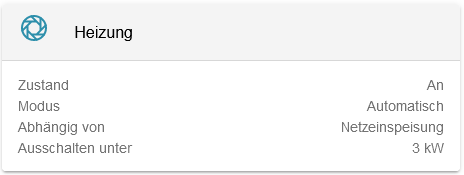

Schwel­len­wert­steue­rung - Live - Widget

Das Wid­get zeigt die rele­van­ten Wer­te und kon­fi­gu­rier­ten Para­me­ter an.

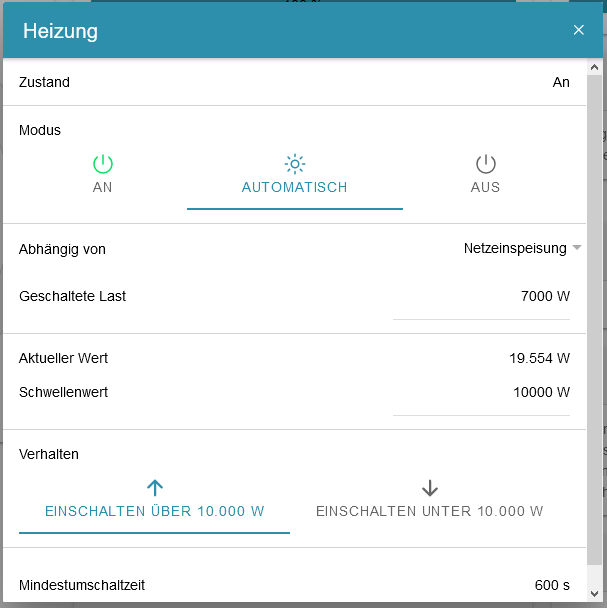

Schwel­len­wert­steue­rung - Live - erwei­ter­tes Widget

Mit einem Klick auf das Wid­get kommt man zur erwei­ter­ten Ansicht des Widgets.

Man hat unter “Abhän­gig von” die Aus­wahl aus den vier oben abge­bil­de­ten Grö­ßen als Grund­la­ge für die Relais-Schaltung.

Der Schwel­len­wert legt fest ab wel­chem Wert das Relais geschal­tet wird.

Ob es Unter bzw. Über der Schwel­le ein­ge­schal­tet wird, kann man unter “Ver­hal­ten” auswählen.

Die Min­des­t­umschalt­zeit legt den Zeit­raum ab dem letz­ten Schalt­vor­gang fest, in wel­chem das Relais nicht wie­der geschal­tet wird.

Die geschal­te­te Last kommt bei Netz­ein­spei­sung bzw. Netz­be­zug zum tra­gen. Hier muss die Leis­tung des ange­schlos­se­nen Geräts ein­ge­tra­gen wer­den um ein feh­ler­frei­es Ver­hal­ten zu gewährleisten.

Monitoring Historische - Ansicht

Schwel­len­wert­steue­rung - His­to­rie - Widget

Das Wid­get die Ein­schalt­dau­er abhän­gig vom aus­ge­wähl­ten Zeitraum.

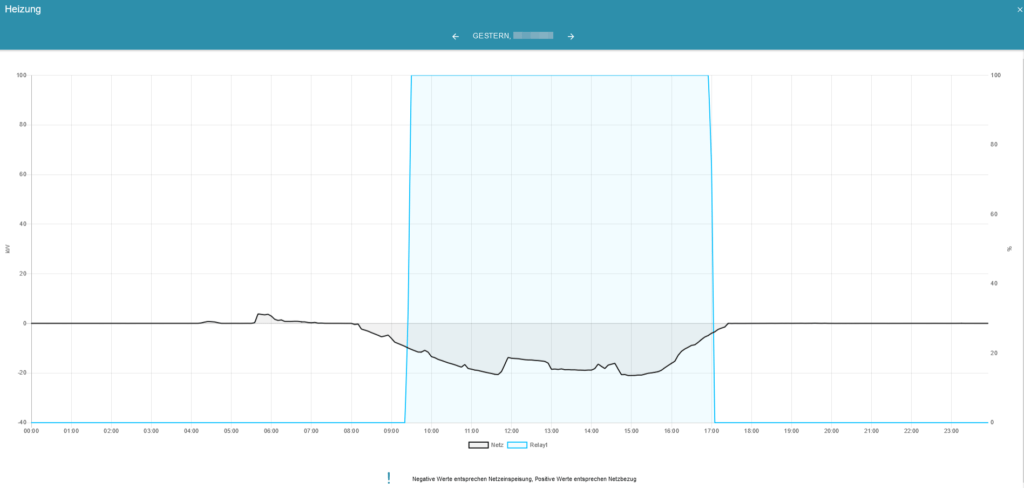

Schwel­len­wert­steue­rung - His­to­rie - erwei­ter­tes Widget

Im erwei­ter­ten Wid­get wird in einem Dia­gramm der Wert der Abhän­gig­keit und die Akti­vi­tät des Relais dargestellt.

FEMS Paket
Schwellenwertsteuerung

  • FEMS Relais 8-Kanal TCP
  • FEMS App Schwellenwert-steuerung
